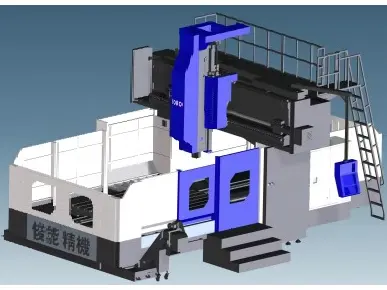

数控龙门加工中心GM系列在继承了传统龙门机床基础框架刚性强，结构对称，稳定性等优点的基础上，通过强化布筋结构，合理布局，使整机刚性强。具有铣屑、镗削、钻削（扩、铰）、攻螺紋等多种加工功能，通用于汽车、模具、航空航天、包裝、五金等各种机械加工领域的需求。
 主要结构
该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横樑、滑枕、 液压系統、润滑系統、冷卻过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。
各坐标轴定义：
X 轴：工作台在床身上做前后纵向运动;
Y 轴：滑枕、滑鞍部件在橫樑上沿导轨做左右横向运动；
Z 轴：滑枕在滑鞍上沿导轨做上下垂直运动；
 床身（X 轴）
床身和工作台材料均采用高强度铸铁，树脂砂造型。X 轴导轨采用重载导轨支持结构，各滚柱直线导轨上根据力学原理合理布局高承重滑块位置和数量，从而使机床得到高刚性和长久稳定的精度。
传动系统采用交流伺服电机，带动重載荷滚珠丝杠旋转，实现 X轴的直线往反运动，丝杠支撑采用两端固定预拉伸结构。
 立柱
立柱横梁大件采用高强度铸铁，树脂砂造型。


滑鞍（Y 軸）
滑鞍零件采用高强度铸铁，树脂砂造型。
Y 轴横梁內部为密密麻麻十字加强筋结构，刚性高，动能特性好，精度保持性佳，确保机床在满载、低速下长期平稳运行。
传动系统采用交流伺服电机,，带动滾珠丝杠旋转， 实现 Y 轴的直线往返运动。
 Z轴采用双杆氮气平衡缸结构，结构简单，维护方便。
